如何获得 Altium Design (AD)格式的开发板图纸和模块封装
AD
PADS
Orcad
Altium design
开发图纸
模块封装

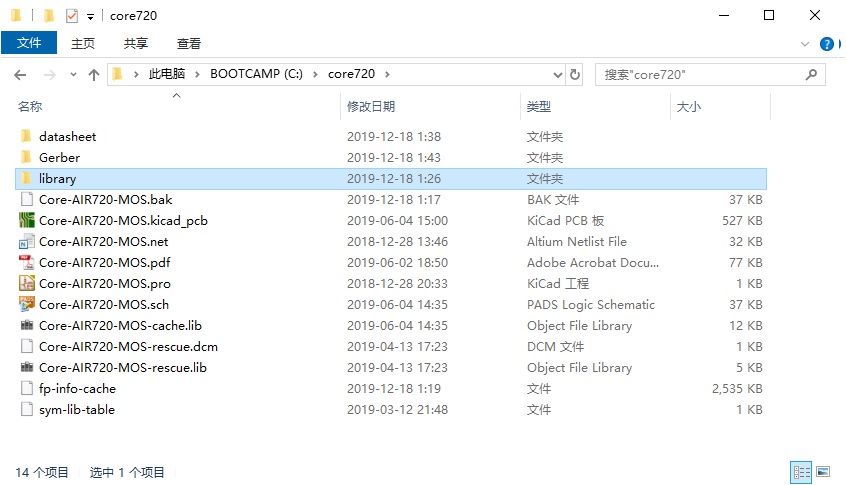

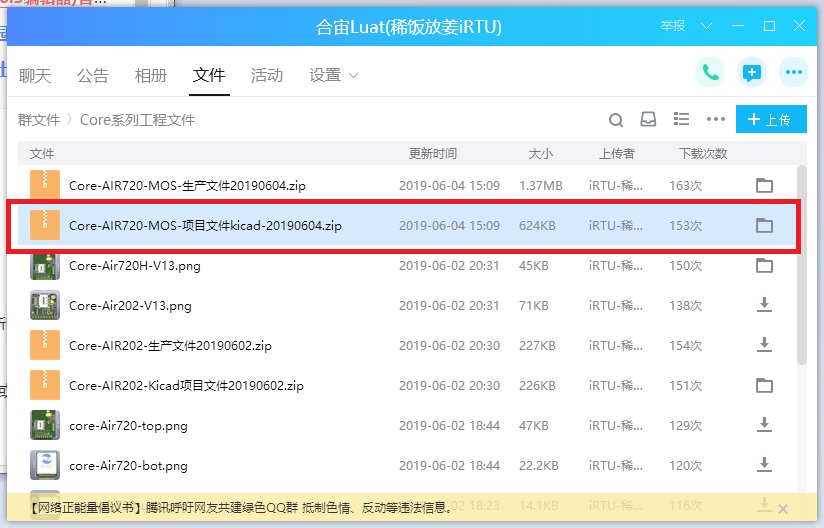

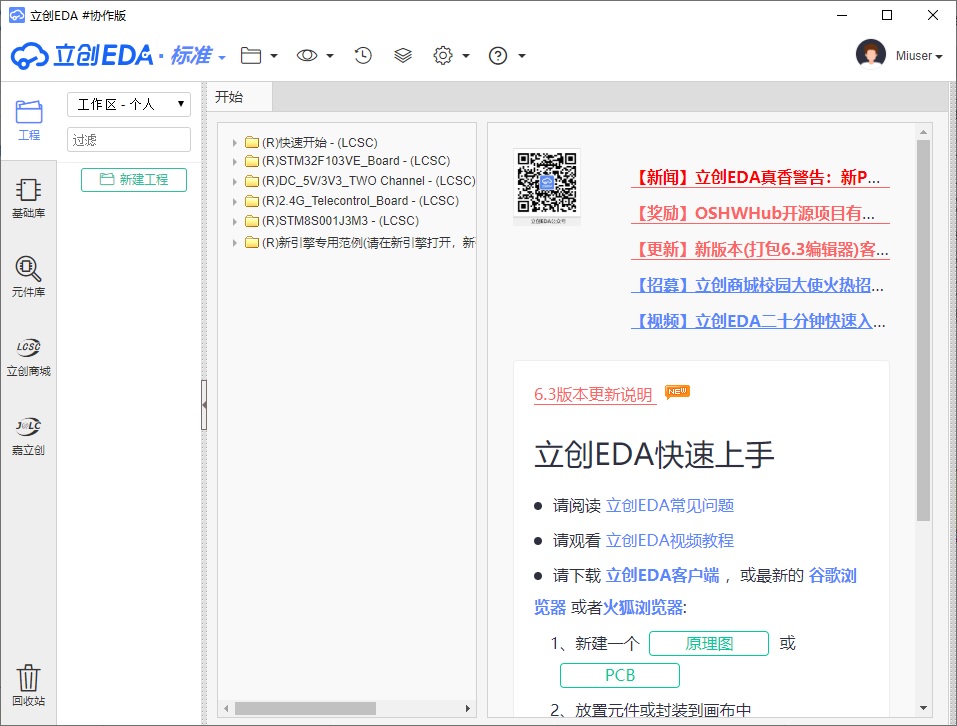

本文介绍了将PADS、Kicad、立创EDA工程图纸转化为AD图纸的方法，并提供pdf格式的原理图下载
## Altium Design (AD)简介 AD的前身是Protel，由于进入中国市场较早，在老一辈的电路设计师圈子普及率很高。 Altium Design （简称AD） 作为Protel的升级版本基本上沿用了Protel99Se的各种功能以及用户操作习惯，又新增加了诸如3D建模，所见即所得的开发功能，更进一步的巩固了在广大电子从业者及爱好者心目中的地位。 目前不少大学课堂的授课工具也为Altium Design，这也无形中为AD阵营不断地增添了新的血液。  其实作为电路开发的专业队伍，AD往往并不是首选，主要有以下几个原因： 一）高昂的版权费，具体费用我也并不是十分清楚，不过十几万应该是有的。 二）相对较弱的自动布线能力，Altium design 的布线内核基本上沿用了Protel99Se的代码，这从偶然弹出的报错信息中可以猜到。 实际应用中，也没有发现Altium的布线能力比Protel99有显著性的功能提升，自动走线时算法凌乱随意，中断后继续布线容易出现Net随机短路，速度慢，布通率也不是特别理想。 三） 内核不稳定，时至今日Altium仍然用着用着就死，特别是布线时出错是常有的事情。 运行效率低，吃CPU相当的厉害，如果板子复杂，稍有改动苦不堪言。  当然，瑕不掩瑜。 Altium design 时至今日仍然是中国占有率最高的一款EDA软件，正所谓骂的狠，爱的深。 ## 如何将PADS格式图纸转为AD格式 上海合宙物联网公司内部使用的EDA工具为PADS，它的前身是大名鼎鼎的PowerPCB 由Mentor Graphics公司出品，是和Protel同期进入市场的一款电路设计软件，性能优越，内核稳定，但是因为入手门槛稍高，所以应用领域一直停留在比较专业的设计师队伍里，比如早期的开关电源、高频电路等比较复杂的电路设计一般都是由Power PCB完成的。 PADS作为Mentor Graphics公司最新一代的开发工具，继承了Power PCB的优点，比如内核稳定高效，布线规则细致，布通率高，运行速度快等。 目前合宙公司大多数的2G/4G模块开原图纸提供的格式均为PADS的，这给使用AD作为开发之用的广大学生，爱好者带来了不大不小的麻烦，本文将带你一起研究一下如果将PADS格式的图纸转换成为AD格式。 下面以 EVB_Air720_A13_DEMO_pads，这款合宙 720H/D/G 4G模块 通用开发板为例进行介绍。 首先从以下地址下载PADS格式的图纸。 http://www.openluat.com/Product/file/s720/EVB_Air720_A13_DEMO_pads.7z 7z格式可以用WinRAR或者2345好压进行解压，请自行下载并解压缩到C:\EVB_AIR720_A13目录 解压缩后得到如下两个文件：  ### 原理图纸的导入 第二步安装PADS，我安装的是PADS9.5，请读者向公司领导索要正版安装文件，或与相关大专院校渠道进行共享。 很多大学拥有费用低廉的教学版PADS License，安装后打开文件 “EVB_Air720_A13_DEMO.sch”，打开的时候会报一个font错误，这是由于有的字体没有安装造成的选择确认，并不会带来太大的问题。  打开后得到如下界面,说明电路被正确的打开了。  然后选择[文件菜单]导入为ASCII文件，并保存,输出的段全选，版本选PADS Logic 9.0，点击 [确定] 保存。  然后打开Altium Design，我安装的是某热心网友提供的教育用17.1.5版。  选择File菜单里的Imort Wizard功能，并按照PADS格式进行导入  点击Add按钮，选择刚才生成的EVB_Air720_A13_DEMO.txt文件，并点击下一步  然后一路Next直到Finish  此时我们看到图纸已经无差错的转化为AD格式的原理图了  ### 下面介绍PCB图纸的导入  首先使用PADS打开刚才解压缩文件夹中的 EVB_Air720_A13_20181009_1800.pcb  文件菜单中选择导出，然后再弹出的对话框中选择导出为ASCII格式，并将文件保存为 EVB_Air720_A13_20181009_1800.asc  随后的设置中全选所有选择框，并点击确定保存,然后关闭PADS，打开AD。 与导入原理图相似，在AD中选择File菜单里面的Import Wilzard，点击Add添加EVB_Air710_A13_20181009_1800.asc  然后一路的Next直到Finish，所有的参数可以选默认。  稍等片刻，我们就可以得到转换以后的PCB了，然后我们可以进一步的提取模块和其他元器件的封装  选择 Design 菜单的Make PCB Library 既可以生成完整的元件库。  我们生成完AD格式的图纸后总会发现这种或那种不尽如人意的地方，比如这种张图纸导入后就发现了电路上有一些断开的track，虽然是GND，但是还是让人感觉毛毛的，这也许就是为什么正如大多数开源电路图一样，图纸都是仅供参考的，而非拿来就保证可以直接打板生产的。 所以如果需要真正的从事电路设计，仅仅学会格式转换是不够的，还需要了解电路的原理。 但是开源的图纸可以大大的简化二次电路开发的工足量，对于工程师的帮助还是非常大的，不夸张的讲至少减少了80%工作量。 ## 如何将立创EDA格式图纸转为AD格式 立创EDA作为国内新兴的EDA工具先锋具有使用方便，原件库新，与嘉立创无缝连接，全免费使用等诸多优势，正在迅速在电路设计领域崭露头角，目前上海合宙物联网最新的一款4G模块 720SL的开发板就是在立创EDA环境下完成的。 从立创EDA中的图纸转化为AD格式的图纸非常简单。 我们以720SL开发板为例。 首先从以下地址打开在线版的立创EDA https://lceda.cn/luat/evb_air720sl_a11 ### 导出PCB图纸 选择第一个文件图标，选导出Altium，点击确定，  然后在弹出的对话框中选择 “否，导出Altium"  同意协议，并点击下载，就完成了PCB的下载。  可以看到，立创EDA转换为AD格式的效果还是非常棒的，基本上是完美的。 ### 导入原理图纸 原理图的下载与PCB大同小异，下面我也演示一下。 首先选择原理图纸标签，此时我们会发现，720SL是一个多页式的原理图纸，共有 模块、电源_USB、外围 三张图纸通过网表共同构成。  我们从外围原件图纸开始导入，点击文件图标，选择导出  此时我们将得到EVB_Air720SL_A11.zip，里面包含了全部三张原理图纸，使用WinRAR或 好压2345解压缩到一个文件夹，并用AD打开试试,效果同样非常理想，几乎不需要做什么改动。  ## 如何将Kicad格式图纸转为AD格式 KiCad - 是一个GPL协议下的的开源EDA工具，功能同样非常强大，元件库也很新，在中国的开源电子电路设计社区中具有举足轻重的位置，目前合宙开源社区技术专家稀饭放姜老师就是用Kicad开发了Core系列iRTU模组。 下面我们试着将Kicad格式的图纸转化为AD格式。 为了加速转换过程，建议首先安装离线版立创EDA，下载地址为： https://lceda.cn/page/download?src=index 安装过程很简单，基本上就是一路Next，就可以了。 安装完以后，我们可以打开运行一下，效果是这样的  然后安装kicad，最新的的版本是5.1.5 下载地址为： https://kicad-pcb.org/download/windows/ 下载完默认安装即可。  然后我们以Core720为例，展示一下将Kicad导入立创EDA的过程，首先下载Kicad格式的Core720电路图，图纸下载地址为合宙Luat（稀饭放姜iRTU)微信群，群号为952343033，群文件中下载。  将Core-AIR720-MOS-项目文件kicad-20190604.zip下载并解压缩到 C:\core720目录  然后将原件库文件目录拷贝到C:\core720目录 源文件路径：C:\Program Files\KiCad\share\kicad\library 目标文件路径：C:\core720\library 拷贝完成后，效果如下  然后在kicad里面打开工程文件 Core-AIR720-MOS.pro，并浏览原理图和PCB图纸，会弹出相应的错误提示。  点击确定，并恢复相应的元件库，然后保存整个工程。 然后将整个目录的文件用winrar或者好压2345打包为zip格式，并保存为core720.zip,然后在立创EDA里选择打开这个文件。 稍等片刻，原理图和PCB既可以被成功导入。  原理图如下，基本没有错误  PCB如下，转换后发现丝印有所移位。  导入到立创EDA以后，就可以仿照前面第二部分的内容在导入到AD里面了，这里就不再敷述了。 ## 其他EDA工具简介 提到了这么多EDA工具，如果不说一下Cadence公司出品的Allegro是不妥当的。 Cadence 的Allegro目前仍然是世界上最先进的电路设计工具，Allegro具有非常详尽的各种原件及基板电气参数定义，各种高低频规则明确清晰，仿真准确，优秀的布线功能令人叹为观止。 但是这个工具版权极其昂贵，甚至达到了上百万，且用户使用界面难以驾驭，学习成本曲线高昂。 在不进行团队分工的情况下，设计一款电路的时间成本可能是PADS或者AD的数倍，大多数中小型公司往往是吃不消的。 目前只有世界上顶尖级的一线板卡厂商使用Allegro进行电路设计。 另外Cadence的高贵也是有道理的-他往往会为他的客户定制各种功能，从使用界面一直到内部功能。 对于6-10人的开发团队，在进行中到大型电路开发时，Cadence方案性能具有决定性的优势，因为这个工具从开发理念上就是为团队分工而设计的。 希望将来您会成为Cadence的大拿，那时候回来教教我如何画板。 ## PDF格式的图纸 为了方便起见，我把我搜集到的，以及自己转化的PDF格式开发板及开源电路图纸打包了一下，放在了百度网盘上，有需要的朋友请按需下载。 链接：https://pan.baidu.com/s/1RluamJ-oM-HwW8y-CrJTSw 提取码：fw99  感谢您的耐心阅读，希望以上内容对您有用，祝您开发顺利。
发表于 2019-12-18 03:04
阅读 ( 4744 )
